Sygnalizator wibracyjny Tunifork

Wibracyjne sygnalizatory poziomu Tunifork przeznaczone są do sygnalizowania poziomów (minimalnego, pośredniego lub maksymalnego) cieczy w zbiornikach ciśnieniowych i bezciśnieniowych oraz obecności medium w rurociągach.

, ,

Opis

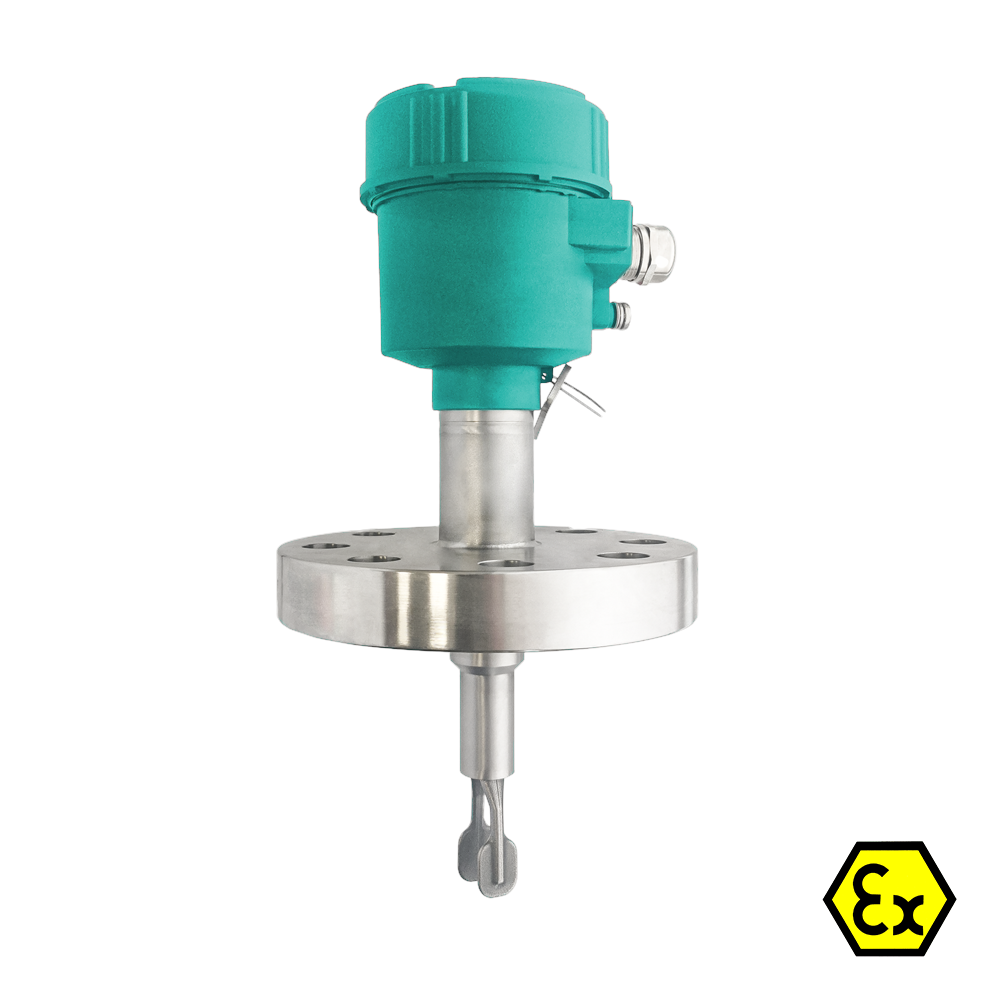

Sygnalizatory Tunifork zbudowane są w postaci kamertonu. Dwa pręty osadzone są na membranie, na której od wewnętrznej strony przymocowany jest rezonator z płytek piezoceramicznych. Część sygnalizatora stykająca się z medium wykonana jest ze stali kwasoodpornej. Elektronika umieszczona jest w obudowie wykonanej z aluminium, ABS lub stali 304. Sygnalizatory Tunifork mają pręty drgające o długości 50 mm i częstotliwości drgań około 1000Hz. Obudowa z elektroniką może występować razem z czujnikiem jako wersja „compact” lub osobno, poza tym może być wyposażona w jeden lub dwa dławiki kablowe. W sygnalizatorach przeznaczonych do pracy w przemyśle chemicznym, spożywczym lub farmaceutycznym, gdzie występują substancje mogące powodować korozję stali kwasoodpornej elementy stykające się z medium pokrywane są dodatkową warstwą ochronną PVDF, PFA lub PTFE. Sygnalizatory przeznaczone do pracy w strefach zagrożenia wybuchem gazów lub oparów 0, 1 i 2 są zabezpieczone obudową ognioszczelną typu „d”.

SPECYFIKACJA

Zasilanie: 19-253 VAC/DC
10-55 VDC
11-36 VDC
Typ wyjścia: przekaźnik DPDT
tranzystorowe PNP/NPN
namur
Przyłącza procesowe: kołnierzowe wg. DIN DN25 ÷ DN100 / PN10 ÷ PN100
kołnierzowe wg. ANSI 1″ ÷ 4″ / 150# ÷ 900#
gwintowane 3/4″, 1″ BSP/NPT
Temperatura medium: -40 do +290°C
Temperatura otoczenia: -40 do +70°C
Minimalna gęstość medium: >0.7 g/cm3
Maksymalne ciśnienie: 10 MPa
Obudowa: ABS, aluminium, stal nierdzewna 304
Stopień ochrony: IP66
Certyfikaty: materiałowy 3.1, ATEX



PLIKI DO POBRANIA

[PL] Karta katalogowa Tunifork
